以下筆記為睿叔所講總結+本人心得合并。”

“※”表示睿叔口述但截圖中沒有出現或表意不明的內容。

“///”表示自己總結補充或根據視頻內容對睿叔所說進行擴充。

【10電學實驗】

A模型考點：

【DS.A1】電學實驗基礎——伏安法

A11.用高中視角來研究“伏安法”的誤差

[考頻:★★★]?[難度:★★]

A12.內外接電路的選擇

[考頻:★★★][難度:★★]

?

///補充點：

A122.“A內V外”詳解

【G改A，已知電流I、內阻R，類比A121，用內接法(將改裝后的電表內接進去，不只是表頭G )】

【G改V，已知電壓V、內阻R，類比A121，用外接法(將改裝后的電表外接進去，不只是表頭G )】

A13.伏安法測電表內阻（注意原方法缺陷）+改進措施（無缺陷）

[考頻:★] [難度:★★★]

A13.伏安法測電表內阻（注意原方法缺陷）+改進措施（無缺陷）

[考頻: ★★★★] [難度: ★]

劃重點：

①限流式是串聯電路，即滑動變阻器Rp與電測電阻Rx相串聯。

②分壓式總體上看是混聯電路，如圖，滑動變阻器的左半邊設為R1，右半邊為R2，則Rx先與R1并聯，再與R2串聯。

③選限流式或分壓式的條件↓↓↓

分壓式：

1.電流(電壓)從0開始調節、電壓(電流)變化范圍大、測量多組數據，畫圖像。

2.滑大可限流、滑小必分壓。

限流式：

1.要求流過的電流不能太大。

2.在滿足條件的情況下（即限流式與分壓式都可以選擇），節能、安全、環保則用限流式。

///補充點：

①電流范圍不用死記，本質就是電壓除以總電阻，有變化范圍是因?yàn)榛瑒?dòng)變阻器接入的阻值不同。（思路：根據基本公式，找變量，進而去找范圍。）

舉個例子：如圖，求限流式中電流范圍。

1.求電流最小值，根據I=U/R，U不變，R變→電阻最大值→Rp+Rx→Rx不可變，僅Rp可變→Rp最大值→Rp完全接入電路。

此時最大總電阻即為Rx+Rp，電流最小值即為U0/（Rx+Rp）。

2.求電流最大值，根據I=U/R，U不變，R變→電阻最小值→Rp+Rx→Rx不可變，僅Rp可變→Rp最小值為零，即Rp不接入電路。

此時最小總電阻即為Rx，電流最大值即為U0/Rx

所以范圍就出來了。簡單分析一下即可。

【DS.A3】電學實驗基礎——選表

—————數軸法找電流表電壓表————

A31.選電壓表V (數軸法)

[考頻:★★★★] [難度: ★★]?

A32.選電流表

[考頻: ★★★★] [難度:★★]

（這里的筆記將睿叔的電學實驗專題視頻【高中物理電學實驗】與本系列視頻相結合得出。以下“※”號內容多在電學實驗專題視頻中提及。）

※

①Q(mào)：為什么在限流式接法的計算式中n一般為0？

A：估算Imax，在限流式接法中，n一般為零，因?yàn)橐易钚〉腞總（R總中只有滑動變阻器阻值可變，即當滑動變阻器阻值最小時估算電流最大，所以滑動變阻器【一般】是不接入電路的）所以n一般為零。

②Q：為什么估算Imax的表達式中，都沒有電壓表的阻值Rv？

A：以限流式接法為例，下面的電路圖是限流式接法。限流式接法，就會出現一個電壓表與待測電阻并聯。一般來說，電壓表阻值都比較大，一般是幾千歐，而待測電阻阻值一般都比較小。

可以設Rv=2000Ω，Rx=10Ω，根據“積在和上飛”的公式可以算出，這里的并聯總電阻實際上還是與Rx的阻值10Ω相近。這就意味著，在做題時可以不用算這個Rv，就不用管這個電壓表的阻值。

③ Q：為什么分壓式接法估算Imax的表達式中，沒有滑動變阻器的阻值Rp？

A：根源在于，要找最大的電流，所以滑動變阻器的觸頭要打到最左端（如圖），打到最左端實際上就相當于電源E與待測電阻R0直接連接了，此時算不算滑動變阻器都沒有意義了。

——————選滑動變阻器Rp——————

A33.選滑動變阻器

[考頻:★★★半][難度:★★]

A34.選電源

[考頻: ★] [難度: ★★]

—————實物圖連接【標號法—————

【DS.A4】電學實驗基礎——連實物圖

[考頻: ★★★] [難度:★★]

※所有儀器都有兩個接線柱，所以標上兩個號。注意分壓式滑變與單刀雙擲開關除外。

///補充點：

做題步驟：

①先標號（給電路圖標電路圖，給實物圖標實物圖。給啥標啥，先標號再說）

②再填圖（給了電路圖，即將電路圖中標上的數字填到實物圖當中，注意正負接線柱）

③連線（一個回路一個回路的連線，如圖中的1→2→3→4→5→0為一個回路，1→2→3→4→6→7→8→0為另一個回路，以此類推）

補充練習（自己做做）

B模型考點：

【DS.B】七種測電阻的方法

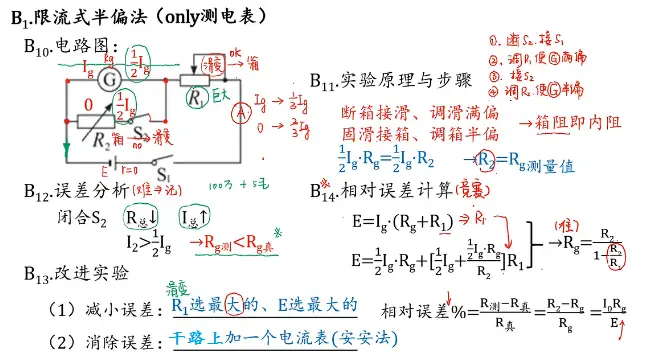

B1.限流式半偏法(僅用于測量電表，不能測未知電阻內阻)

[考頻: ★★][難度:★★★]

///補充點：

①斷箱接滑：斷開電阻箱，即斷開S2，接通開關S1.

②調滑滿偏：調節滑動變阻器R1，使得表頭G達到滿偏。

③固滑接箱：固定滑動變阻器的滑片，即保持R1阻值不變，再接通電阻箱，即接通S2.

④調箱半偏：調節電阻箱，使得表頭G達到半偏

回扣點：

R1可以換為電阻箱，因?yàn)镽1僅起到調節電阻的作用，替換之后無任何差別。

R2不可以換為滑動變阻器，因?yàn)镽2用電阻箱是要【準確讀數，直接讀出電阻】來測量?jī)?nèi)阻。換為滑動變阻器之后無法讀數，所以不能替換。

///補充點：B14較難，不要求掌握，選擇性聽。

B14同時也道出了減小誤差的原理：

R1選最大的原因：根據表達式即可看出，當滑動變阻器R1趨近于+∞時，Rg≈R2，可以達到減小誤差的效果。

E選最大的原因：根據相對誤差的表達式可以看出，當E越大時，相對誤差越小，則E最大，誤差即最小。

B2.分壓式半偏法(只測電表內阻，不能測未知電阻內阻)

[考頻:★★] [難度: ★★★]

※

①分壓式半偏法實驗原理與步驟與限流式半偏法一樣。

②斷箱：拆掉電阻箱；將電阻箱示數調為零；將電阻箱直接短路。

③誤差分析：原本沒有電阻箱，現在將電阻箱接入，串聯總電阻增大，則串聯的總電壓增大。所以電阻箱分的的電壓比（1/2）Uv略大一點點，只是做實驗時認為UR=（1/2）Uv。所以這一步有誤差。

然后因?yàn)閁R＞二分之一Uv，所以實際測量的Rv測＞Rv的真實值。

B3.等效替代法(既能測電阻/又能測電表)

[考頻: ★★] [難度: ★半 ]

※

①用電阻箱替代待測電阻的原因：這里的電阻箱是要讀數的，只有讀出來之后才能用這個阻值去替代測量電阻。

②相應顏色表示相應的方法。如紅色的框表示應用了等效的方法。

③等效替代法非常簡單粗暴，操作簡單，而且實驗操作過程中無任何系統誤差

B4.十字電橋法/惠斯通電橋法(既能測電阻/又能測電表)

[考頻:★★][難度:★★半]

※

①電橋的作用：來顯示電橋上有無電流。

橋無電流：電橋上要的是沒有電流

則橋端等勢：所以橋兩端的電勢相等（如圖↓↓↓）

這個時候有沒有電橋都一樣。

B5.伏伏法(既能測電阻/又能測電表)

[考頻:★半][難度:★★★]

注意使用情境。

B6.安安法(既能測電阻/又能測電表)

[考頻:★半][難度:★★★]

注意使用情境。

B7.函數法(既能測電阻/又能測電表)

[考頻:★★★][難度:★★★]

※：特征二：看不出來啥特征一定是函數法，一定是要寫出方程，要么聯立方程組求解，要么畫圖解出所需要的電阻。

B8.描繪小燈泡伏安特性曲線

? ? B81.滑動變阻器/電阻箱在電路中的作用

[考頻: ★★★][難度:★]

///補充點：電阻箱（電學實驗儀器之后可能會專門出一個專欄）

優點：調節非常方便，可以直接讀數，不估讀，讀到第幾位就是第幾位。所以在電學實驗中經常用它來準確測量（實際上不那么準）待測電阻的阻值。比如半偏法中就用到了電阻箱，目的就是為了簡便的測出電表的阻值。

缺陷：因?yàn)椴幌窕瑒?dòng)變阻器那樣可以滑動調節大小從而連續改變接入電路中的電阻，所以不夠精確，最小精度一般為1歐姆，無法再往下精確，所以測量時會有一定的誤差，不過題目一般忽略，也有的題目刻意考到了這一點。·

? ? B82.三類元件的伏安特性曲線

[考頻: ★★★] [難度:★]

※：

①小燈泡、普通電阻、電阻絲這三類元件，畫出伏安特性曲線都是偏向U軸。

②偏向U軸的原因：（以下圖為例）這類元件，當電流增大時，回路產熱或叫電路產熱在增大，產熱越多，溫度T就會升高，從而導致電阻的電阻率ρ會增大，所以R增大，所以K增大，所以向U軸偏轉。

③標準電阻就是把B821和B822圖像相結合得到的，是一條直線。

///補充點

易錯點&?？键c(diǎn)：注意，是割線！割線?。「罹€的斜率?。?！不是切線！

B83.可變電阻 (伏安曲線)求功率

[考頻:★★] [難度:★★★★]

【特地去了每日一題的81期挖來了詳細講解！】（此部分最后有鏈接或直接進入我的動態看轉發視頻）

具體的例題請自行前去觀看

鏈接：

【【考前押題】【每日一題】81.愛考不考之電學實驗創新方向：可變電阻求功率（8種類型）】 https://www.bilibili.com/video/BV1uZ4y1a7Fo/?share_source=copy_web&;vd_source=31be96604bb4151166eb6438c731a25c

C模型考點：

【DS.C】改裝電表體系一C1.改裝過程

C11.改裝

[考頻: ★★★][難度:★★]

C12.混用

[考頻:★★★][難度:★★半 ]

C13.錯改

[考頻:半] [難度:★★★★]

C14.改裝電表的表盤

C2.改裝電表校準

※

①校準加入分壓電路：改裝電表校準要校準多組數據，一組數據不行。

如果選擇電路，校準一定選分壓式。

②量程要求：標準表的量程一定要大于等于改裝表量程，因?yàn)槿绻麡?biāo)準表的量程小于改裝表，這樣的話改裝表沒滿偏標準表就已經滿偏了，后面的量程就選不到了。

③選表：選擇的電源電動勢，必須大于等于量程，否則校準時無法達到滿偏。

D模型考點：

D1.等效電源原理——做電路題常用思想之一

利用這一原理，在面對多電阻電路時，如果只求一個或其中一部分電阻的話，可以把剩下的塞到電源里去看做等效電源。

（睿叔原話：看誰不順眼，就把誰塞到電源里去?。?br>

D2.伏安法測電動勢和內阻

? ? D20.電路圖

※：

①內外接注意看測量對象，包含在測量對象所在的回路中的是內接，在測量對象所在的回路之外的是外接。

②選滑動變阻器：在伏安法測電源電動勢內阻中，不管怎么畫，都是限流式接法，所以最后選擇滑動變阻器時，滑動變阻器的量程需是選擇待測電阻的2~5倍，這樣選出來的滑動變阻器在調節的過程中范圍才會比較靈敏。

? ? D21.數據處理(E=U+I·r)

※：（坑）注意U-I圖像中，只有當E=0時，所對應的電流I才能看作是短路電流！

所以一般是在E軸上選一點，再在線上選一點，先用斜率求出r，再去求短路電流萬無一失！

///補充點：由于出題老師一般不懷好意的將電流I軸所對應的E做成E≠0，所以可以延長直線，到E=0的那條線再看短路電流。

根據睿叔所講輔助理解↓↓↓

? ? D22.伏安法誤差與圖像(電表非理想)

伏安法測電阻外接更好！外接更好！外接更好?。ㄖ匾氖抡f三遍?。?/p>

? ? ?D23.改進實驗（提高精度）

? ? ? ? ? ?D231.內外勾結(消除誤差)

? ? ? ? ? ?D232.A內V外(消除誤差)

D3.安阻法

D4.伏阻法

※：D3D4誤差分析都通過D1等效電源去分析。

D5.定值電阻在測量電源E和r實驗中的作用

作用：

①可看成滑動變阻器的一部分。

②可用來改裝電表。

③可看作是電源內阻的一部分。

D6.函數法測電源電動勢和內阻

D7.一種特殊的伏/安阻法

特殊的伏阻法：即將電阻箱與原電源等效新電源。畫出的電路圖與數據處理時使用的圖像與原來的不同。

特殊的安阻法：只有數據處理時使用的圖像不同。

E模型考點：多用電表

E1.表盤刻度(中央測準)

※：

Q：歐姆檔每一檔都是0~∞，為什么仍需調檔位？

A：因?yàn)橹兄惦娮璨煌?，有的檔位偏轉大，有的檔位偏轉小，做實驗時希望指針指在中央附近，這樣得到的數據是比較準確的。

E2.多用電表的按鈕

※：

①電流電壓未知先選最高檔和電阻未知先選最低檔，都是為了保護電路。

②電阻已知時，題目所給電阻阻值測量時要降一檔測量。

E3.歐姆換擋

///補充點：

注意歐姆檔多用電表偏轉，題目一般會問偏轉較大和較小是升檔還是降檔。

這里的偏轉很容易會被誤解為從零開始偏轉，但注意在歐姆檔中偏轉時從正無窮開始的。

因此，偏轉較小指的是示數偏大，要將其調回中值測準的情況，需要升檔。同樣的偏轉較大，需降檔。

下圖輔助理解↓↓↓

E4.內部構造與量程判斷

[考頻:★★] [難度:★★★]

E5.紅黑筆（紅進黑出）

///補充點：“紅進黑出”并不意味著紅表筆比黑表筆在任何情況下電勢都高。

當用多用電表測電流或電壓是根據“紅進黑出”可知，由紅表筆流進電流，由黑表筆流出電流，因此紅表筆離電源正極更近，電勢更高。

但多用電表測電阻時，由于電表內部電源供電，由紅進黑出可直，電流先從黑表筆流出，再從紅表筆流入，因此，黑表筆更靠近電源正極，電勢更高。

E6.歐姆表原理

用手抓這一條同樣也適用于多用電表測量時用手抓產生誤差。

【10電學實驗】到此結束。?
