之前一直不是很理解《unity shader入門精要》中的法線變化,網上查也不是很明白這里做一個所以自己就之前照著書中的公式做了一個推導過程。

Unity的空間轉換都是對坐標/方向做3種和變換矩陣的矩陣乘法操作分別是位置偏移,旋轉和縮小 。法線是一個方向所以位置偏移對它沒有作用。

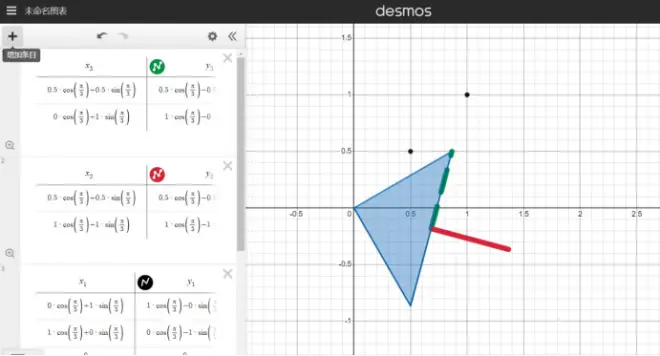

接下來我會二維坐標系中演示一個坐標為(0,0),(0,1),(1,0)的三角形并且在(0.5,0.5)上面畫法線來測試旋轉和縮小是否會對法線進行影響

參考《Unity Shader入門精要》的方法,先假設一個變換矩陣(G)來變化空間A的法線(NA)到b空間,而空間B的切線(TB)等于用于空間變換的矩陣(MA->B)乘以TA(空間A的切線),由于法線和切線不同空間下都垂直得出公式可得:

進一步推導后可得

接下來我們來逐步分析這些公式:

第一步:

點積操作能變成轉置矩陣相乘是因?yàn)橐粋€(gè)1*n的矩陣乘以n*1的矩陣的矩陣和點積的計算方法都是相同的

第二步

這里依賴轉置矩陣的性質

第三步

依賴矩陣的性質滿足結合律不滿足交換律

最后

TA的倒置矩陣乘以NA等于TA和NA的點積(和第一步性質相同)等于0.

而只有單位矩陣不影響這個公式

因此
