【考證】同根同生！法國國家鐵路CC 7107號電力機車的荷蘭探親之旅！（上）
文章作者：Forever Changzhensky（AcFun、Bilibili、百度、頭條、微博和知乎昵稱：寧柳跨越）
POUR NOUS TOUS
為了我們大家
縮寫提示
法國巴黎-奧爾良鐵路公司在本文均簡稱“PO”⑴，法國南方-加龍河沿岸運河鐵路公司簡稱“MIDI”⑵，法國西部國家鐵路管理局簡稱“ETAT”⑶，巴黎-里昂-地中海鐵路公司簡稱“PLM”⑷，法國國家鐵路公司簡稱“SNCF”⑸，荷蘭鐵路公共有限責任公司簡稱“NS”⑹；法國電氣牽引設備公司簡稱“MTE”，法國機電公司簡稱“CEM”。
引子
我曾經看過這么一組圖片：
圖片中，左側是一臺綠色涂裝的電力機車，右側是一臺黃色涂裝的電力機車。它們逐漸接近直至?xí)?，然后連掛在一起，一同牽引專列。
據考證，綠色涂裝電力機車是CC 7107號機車，于1955年3月28日在法國創下326 km/h世界電力機車速度紀錄；而黃色涂裝電力機車是1309號機車，是CC 7107號機車在荷蘭的表親。那么問題來了，它們因何相會？因何連掛在一起？
概述
CC 7001-7002型電力機車是法國Alstom公司于1949年交付SNCF的一款技術驗證性電力機車，為法國第一種采用Alstom架承式結構的電力機車。這2臺機車在巴黎—波爾多鐵路投入運行試驗，最高運營速度150 km/h，最高試驗速度達180 km/h。
如果說SNCF鑒于CC 7001-7002型機車運行表現良好，決定從Alstom、Fives-Lille和CEM采購CC 7100型電力機車的話，那么NS則從Alstom采購1300型電力機車。
謹以本文紀念SNCF成立84周年，暨NS成立84周年！2022年新年快樂！ Happy New Year 2022! Bonne année 2022! С новым 2022 годом!
機車研發背景
早在1923年，PLM就計劃對“帝國動脈”巴黎-里昂—馬賽圣夏爾鐵路進行電氣化改造。1938年元旦成立并繼承PLM的SNCF，接手了這份電氣化改造計劃。但第二次世界大戰的爆發，使該計劃一度被凍結。由于機車制造技術的發展，SNCF于1942年重啟這份電氣化改造計劃，并發起了一種制造技術驗證性電力機車的競賽。
在響應這一競賽的公司中，Alstom經過內部討論，決定采用功率強大但重量輕（重量為100 t）的機車。他們的設計設想是，機車配備2個三軸轉向架（Co-Co軸式），所有軸均裝用牽引電動機。這種配置有很多優點：
在當時仍然按重量購買機車的時候，重量輕使得機車對軌道的沖擊小，而且購買成本較低；
Co-Co軸式有利于機車在軌道曲線上的對齊，允許更高的運行速度；
走行部全部為動軸，降低了起動時空轉的風險，并允許增加牽引力。
這些特性，使得Co-Co軸式機車可以在所有方面彌補戰前2-Do-2軸式機車暴露出的缺陷。
作為回應，SNCF做出了2個選擇：
從Fives-Lille和CEM采購（戰前PO采購）2D2 5500型機車的終極進化——35臺2D2 9100型機車；
從Alstom采購了2臺Co-Co軸式機車——CC 7001號和CC 7002號機車。
架承式全懸掛簡介
在20世紀40年代以前，由于當時電力機車速度一般僅達到100～120 km/h，牽引電動機通常采用軸懸式半懸掛，即牽引電機的一端通過抱軸軸承剛性地支承在車軸上，另一端彈性地懸掛在轉向架構架上，并通過剛性或彈性齒輪傳動，但在列車運行時輪對所產生的沖擊振動會直接傳給牽引電動機，不利于進一步提高速度。
至20世紀40年代末，架承式全懸掛面世，牽引電動機固定懸掛在轉向架構架上，在牽引電動機軸端和小、大齒輪之間加入各種彈性連接元件，以減小沖擊振動的影響；這種方式由于簧下質量較小，輪軌垂向動荷載較小，有利于機車高速運行。法國在電力動車組上率先進行了軸承式和架承式的對比試驗，證明了架承式的許多優點。
CC 7001-7002型（CC 7001號~CC 7002號）
1949年，Alstom向SNCF交付了2臺CC 7001-7002型電力機車（CC 7001號~CC 7002號），為法國第一種采用Alstom架承式結構的電力機車，同時也是法國第一批準高速電力機車。但由于研制時間緊迫，這2臺機車沒有加裝重聯裝置。
如果說，CC 7001-7002型機車的車體是由Alstom設計的，那么車體上的涂裝和條紋是由工業設計師Paul Arzens⑺設計的。但有說法稱，他很可能早在1944年時就非正式地參與了機車涂裝的設計，直至1948年才正式受Alstom委托，設計CC 7001-7002型機車的涂裝。根據Paul Arzens的設計，機車車體下部涂成深綠色，上部涂成淺綠色，中間有2條平行的金屬條紋（之間涂有藍色涂裝）。這種涂裝后來也應用于CC 7100型機車上，但有一些細微差別，多年來一直沒有改變。
1948年春，CC 7001號機車只配備了機械設備和與電氣設備相當?shù)逆?zhèn)流器（當時尚未制造完成），并在2D2 5500型機車牽引下，于巴黎-奧斯特利茨—圖爾區段以高達160 km/h的速度進行動態測試，累計運行近10000 km。1949年5月，CC 7001號機車制造完成，交付SNCF，配屬于巴黎-西南機務段，并開始在巴黎-奧斯特里茨—波爾多-圣讓—圖盧茲-馬塔比歐區段投入運行試驗，最高運營速度150 km/h，最高試驗速度達180 km/h。同年6月起，CC 7001號機車正式在這個區段擔當干線客運運輸任務。
CC 7002號機車于1949年11月上旬交付SNCF，配屬于巴黎-西南機務段。經過短暫的測試后，CC 7002號機車于當月21日開始在巴黎-奧斯特里茨—波爾多-圣讓—圖盧茲-馬塔比歐區段擔當干線客運運輸任務。
然而，BB 9200型和CC 6500型機車的到來，讓CC 7001號和CC 7002號機車轉入牽引郵政列車。為了讓它們更好地適應新型機車到位后旅客列車的排圖，巴黎-西南機務段于1973年將CC 7001號和CC 7002號機車的最高運行速度提高到160 km/h，但這種提高并不令人滿意，它們最終于1975年被限制在140 km/h。
1976年5月，CC 7001號和CC 7002號機車轉移配屬到阿維尼翁機務段直至退役。

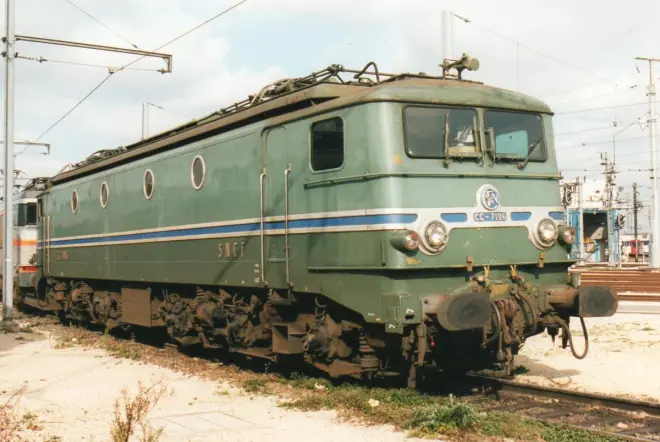

CC 7100型（CC 7101號~CC 7158號）
隨著巴黎—里昂鐵路于1952年完成電氣化，鑒于CC 7000型機車運行表現良好，SNCF從Alstom、Fives-Lille和CEM采購43臺CC 7100型機車（于1952年到1954年間交付），隨后又在1954年至1955年間增購了15臺CC 7100型機車。
與技術驗證性CC 7000型機車相比，投入批量生產的CC 7100型機車在結構上基本與前者相同，但機車總重由102 t增加到107 t，機車單位功率重量由31 kW/t提高到33 kW/t。CC 7100型機車的出現令巴黎與里昂之間的直達特快列車運行時間縮短到4 h 10 min，全程平均速度達123 km/h。
在PLM故地，CC 7100型機車先后配屬于巴黎-夏洛萊、巴黎-里昂、里昂-拉穆什、圣喬治新城、尚貝里以及阿維尼翁機務段；而在PO-MIDI故地，亦有CC 7100型機車與CC 7001-7002型機車配屬于巴黎-西南機務段。它們牽引了包括“Mistral”號列車在內的各類旅客列車。
1300型（1301號～1316號）
1948年，作為鐵路網重建和電氣化改造工程的一部分，NS從Alstom訂購了60臺基于ВB 8100型電力機車設計的1100型電力機車。前50臺1100型機車于1948年~1952年間，由Alstom制造。1956年，Alstom又交付10臺1100型機車給NS。
在采購1100型機車的同時，NS于1949年12月31日，向Alstom采購了10臺1300型機車，每臺機車的價格為785000荷蘭盾。這些機車同樣由Alstom法國貝爾福工廠制造，總體結構與CC 7100型電力機車相同，電流制式均為1.5 kV直流電，最高速度130 km/h，持續功率3159 kW。1300型電力機車的第一次使用是在茲沃勒—格羅寧根區段電氣化改造完成之際。
1953年6月，投入運行不到1年的1303號機車因事故報廢除籍（見下文）。事后，NS向Alstom采購1311號機車，作為1303號機車的替補者，使當時1300型機車可用數量保持在10臺。
1954年，NS向Alstom采購了5臺1300型機車，并于1956年投入運行。直到“破鼻子”1600型機車于1981年投入運行，1300型機車是NS最強大的機車，它們可以用于干線客貨運輸，但它主要牽引貨運列車。
世界速度記錄
SNCF自20世紀50年代起多次進行高速試驗以收集數據。1954年2月21日，未經任何改造的CC 7121號機車牽引定額111 t的3節試驗車，在“帝國動脈”第戎城—博訥區段的最高試驗速度達到243 km/h。
這次成功更進一步鼓勵SNCF于1955年初進行另外一系列高速試驗。同年3月26日，由Jeumont-Schneider公司制造的BB 9004號機車與3節改造為流線設計的DEV U46型試驗車連掛（最后1節客車尾部加裝整流罩），在波爾多-圣讓—伊倫鐵路法克蒂爾-比加諾斯——莫爾?？怂箙^(qū)段最高試驗速度達到276 km/h。
同年3月28日，CC 7107號機車牽引定額103.5 t的3節DEV U46型試驗車，在將接觸網網壓由1.5 kV提高到1.9 kV、傳動齒輪比由2.606修改為1.145、加裝輪盤制動、提高機車牽引功率的條件下，于相同區段以瞬時速度326 km/h再次刷新了世界電力機車速度紀錄，瞬間峰值功率達到8900 kW。
然而，由于當時的鐵路技術對機車高速運行時的受電弓—接觸網關系并沒有太多認識，導致機車在高速試驗期間出現嚴重弓網拉弧，并在沖擊最高速度之后發生受電弓弓頭、滑板脫落的事故，但幸運地并沒有對架空接觸網造成破壞。
3月29日，BB 9004號機車也在相同區段上達到了331 km/h的最高試驗速度，成為當時世界上速度最快的電力機車。期間，機車后部受電弓在運行速度超過250 km/h時開始磨損，到290 km/h時發生與CC 7107號機車相近的事故，所幸前端受電弓成功及時升起并繼續運行。
但是，由于記錄實際速度的手段、氣象學和輸電技術等問題，特別是為了平衡各制造商的利益，SNCF在BB 9004號和CC 7107號2臺機車各自的速度紀錄銘牌上，均標記為“331 km/h”。
加裝集電靴
為了增強“莫列訥線”屈洛茲—莫達訥鐵路的運力，SNCF于1948年~1950年間，從PO故地調撥28臺BB 1-80型電力機車到尚貝里機務段。由于“莫列訥線”圣皮埃爾達爾比尼—莫達訥區段當時采用第三軌供電，SNCF此后又將其中的22臺機車加裝重聯裝置以及集電靴。它們?cè)谧畲笃露葹?0‰的坡道上以47 km/h的速度牽引430 t重的列車。
1959年10月~1969年間，SNCF將CC 7124號、CC 7128號、CC 7133號、CC 7135號、CC 7138號以及CC 7140號電力機車部署到尚貝里機務段，這些機車同樣備有集電靴。
2CC2 3402號機車于1974年4月26日退役，標志著“莫列訥線”上繼承自PLM的古早電力機車全數退役。在這些古早電力機車相繼退役后，SNCF于1976年正式將“莫列訥線”第三軌供電區段所用的供電軌揚掉，以接觸網取代。上述加裝集電靴的CC 7100型機車后來也移除集電靴。
（未完待續）
注釋
⑴法語：Compagnie du chemin de fer de Paris à Orléans。
⑵法語：Compagnie des chemins de fer du Midi et du Canal latéral à la Garonne。
⑶法語：Administration des chemins de fer de l'état。
⑷法語：Compagnie des chemins de fer de Paris à Lyon et à la Méditerranée。
⑸法語：Société Nationale des Chemins de fer Fran?ais。
⑹荷蘭語：Nederlandse Spoorwegen。
⑺（1903年8月28日~1990年2月2日），法國工業設計師。從20世紀40年代中的電力機車項目，到20世紀60年代末的第一批高速動車組項目，Paul Arzens在設計和施工、裝飾上先后與Alstom和SNCF合作。
文章聲明
本文屬于正經科普文章，資料及圖片來源于相關技術資料，不作為商業使用，如有侵權請及時聯系刪除之。
請大家理性討論，不要在評論區干些不該干的事！
由于筆者精力和能力限制，在整理資料時恐有錯漏，也請諸位讀者糾正指教，謝謝合作！
